PI20 系列增量圆光栅
来源:苏州连达精密量仪有限公司  发布时间:2022-06-09 11:21:00   点击次数:0

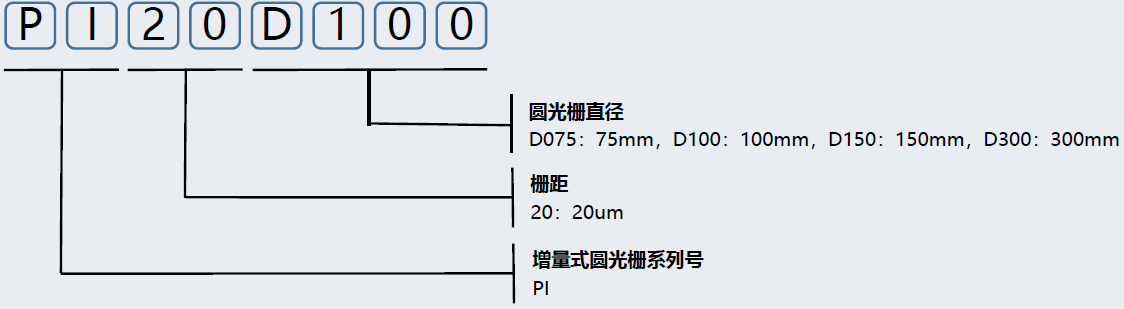

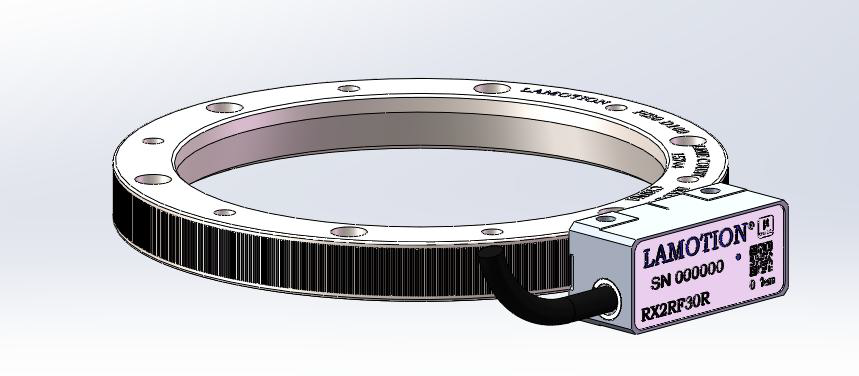

PI20 系列增量圆光栅—高精度非接触式光栅

PI20系列光栅为一体式不锈钢圆光栅,其柱面上刻有20 μm栅距的增量式刻线,并具有光学参考零位。具有四种尺寸可供选择(直径75、100、150、300 mm)。圆光栅安装精度极佳,且具有锥面安装系统,可减少对公差要求高的加工零件的需求,并消除偏心。具有内径大、安装灵活的特点。非接触形式消除了传统封闭式光栅固有的反向间隙、扭转误差扭变)及其他机械滞后误差。

适配RX2读数头。

存储和使用

PI20系列圆光栅为非接触式光栅,具有极强的抗污染能力。但是为了保证其使用性能,在工况恶劣的情况下应避免其收到油污或冷却液等污染。应用在飞溅应用的场合,光栅尺外尽可能外加防护,并及时清理溅落在尺上的切屑和油液,以防止光栅尺污染。

栅尺上的污染物可能导致读数头的位置输出噪声变大,或失效,高分辨率的更明显。

存储温度-20℃~70℃

存储湿度

RH<95>


工作温度0℃~70℃

工作湿度

RH<95>

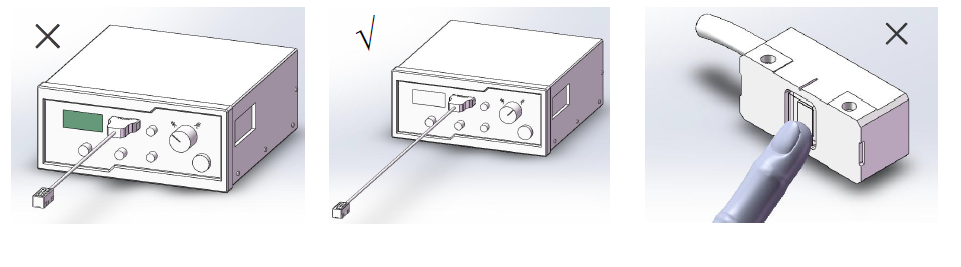

不可以在供电的情况下插拔读数头连接器,防止读数头电子器件的损坏。安装读数头时不要用手直接触碰读数头的窗体,若窗体沾上指纹或受到其它污染请用无尘纸加异丙醇清洁。

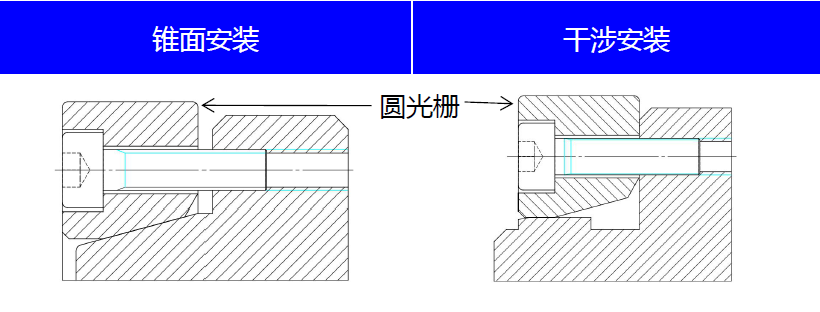

PI20 安装示意图

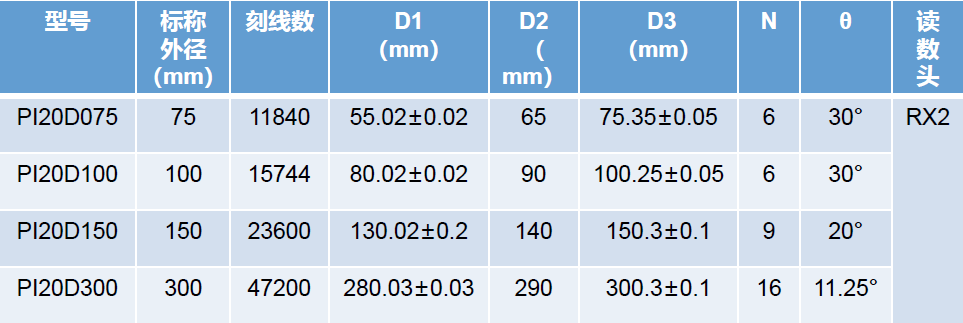

注:θ为相邻两孔夹角。


注:圆光栅速度极限,线速度4M/s.

读数头详细信息请查阅RX系列读数头说明书。

PI20 安装示意图


安装轴规格

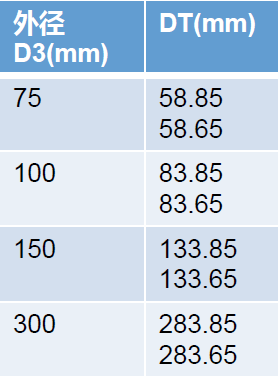

建议的安装轴直径

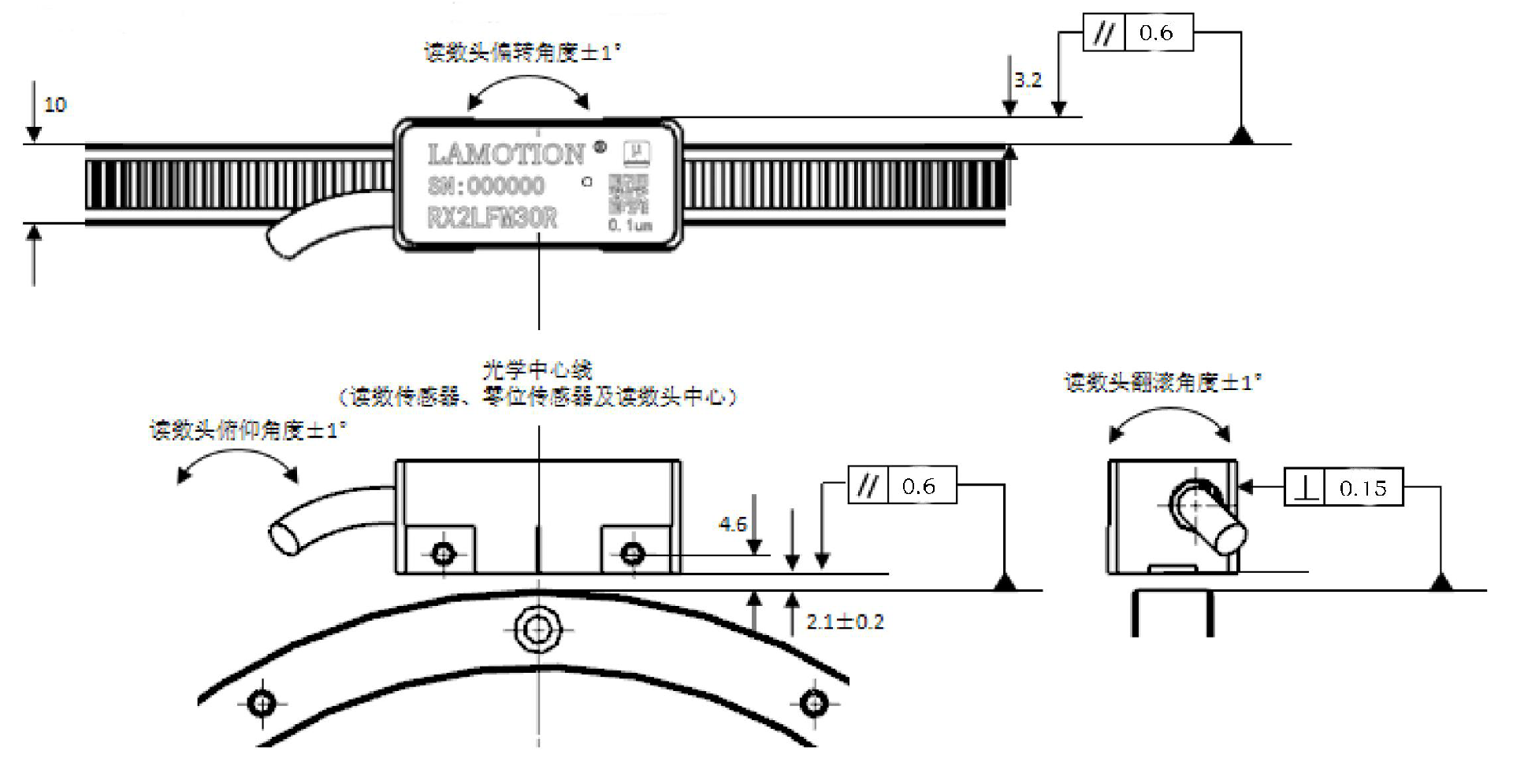

RX2读数头安装示意图

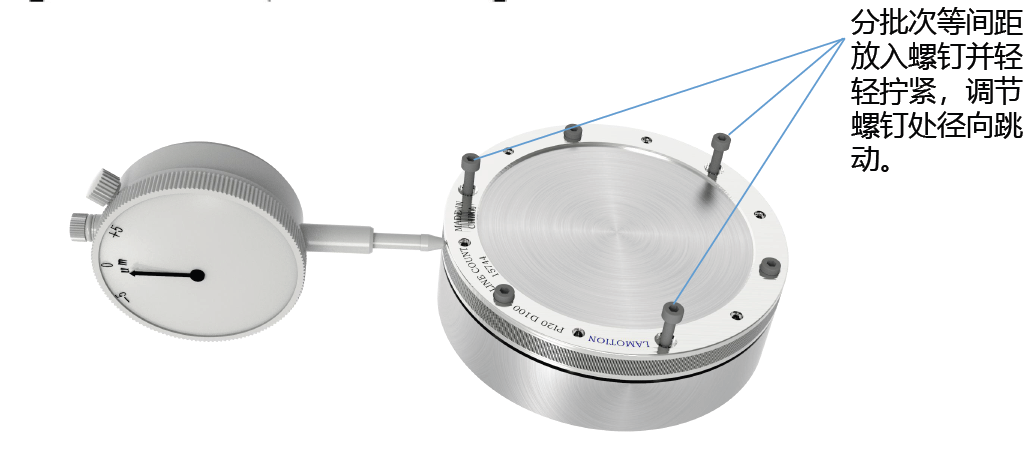

安装时分批拧入螺钉,保证圆光栅姿态可调整,通过千分表检查螺钉孔出径向跳动,当每个螺钉孔处径向跳动均小于±5μm时,使用力矩扳手依次锁紧螺钉。

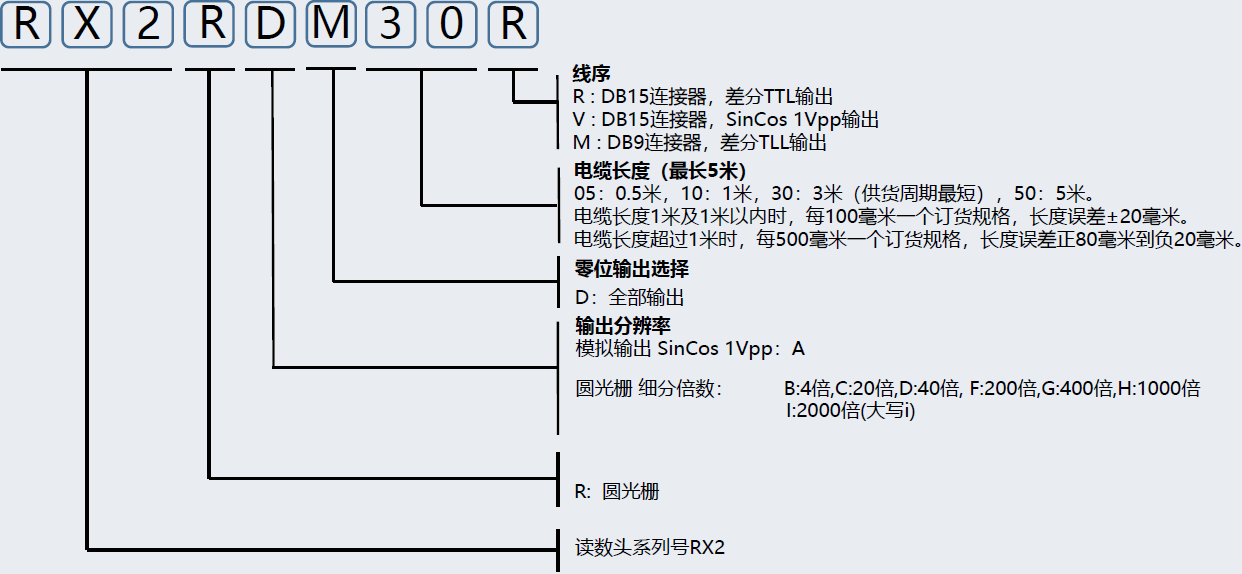

RX2读数头



PI圆光栅
